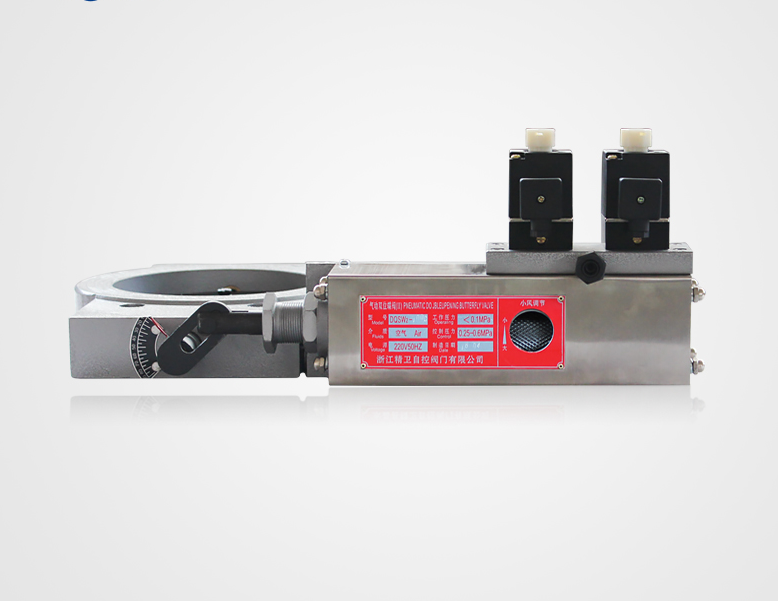

氣動雙位蝶閥行機構由兩只串聯氣缸組成。每只氣缸各有一只先導電磁閥用外氣源控制?？蓪崿F(xiàn)閥門兩種開度，并有限位機構使開度分別可調。蝶閥閥板的起始角15度，全開時轉角為75度。開度數值由指針顯示，在系統中作為控制風量大小，實現溫度的自動控制。

　　結構及原理

　　本閥由氣動執行機構和蝶閥兩部分組成。

　　氣動執行機構由單作用氣缸和先導電磁閥組成。由先導電磁閥控制，以實現閥門的開關。在氣缸內設有一套活塞限位調節機構用來調節活塞的行程，從而實現閥門開度的可調。蝶閥由閥體、閥板、轉軸、連桿等組成，它將活塞桿的行程位置轉換成閥板的開度。并由指針式顯示裝置直接讀出實際開度數值。在閥體與氣缸支架的連接處設置有隔熱層，以降低對氣缸的傳熱。

　　氣動雙位蝶閥安裝及使用：

　　1、本閥宜安裝在環境清潔并留有一定空間的場地，并應注意使先導電磁閥處于直立位置。

　　2、本閥在氣源進口處已備有一套擴口式接頭（接口Z1/8＂，螺母M14×1.5），用戶自備￠8×1紫銅將氣源引入。

　　3、引入本閥的控制氣源應配有氣動三大件裝置，氣源的壓力應控制在0.25~0.6MPa范圍內。

　　4、控制氣壓力根據用戶條件在規定范圍內選用，以能保證推動氣缸活塞為宜。

　　5、先導電磁閥為常閉式，通電實現開閥。在先導閥體上各裝有手控轉軸，當突然停電時只要轉動轉軸900便可實現手動應急開閉，平時轉軸凹槽應位于水平。

　　6、活塞行程的調節有調節機構完成。不同的工況要求調節不同的限位調節機構。調節大開度時，先松開擰緊螺母，然后旋轉調節螺母至所需位置再鎖緊即可。調節小開度時，先擰松支架下的緊定螺絲，再旋轉滾花螺母或調節桿至所需位置即可工作。

　　7、氣缸的動靜密封全部采用標準O型密封圈，其規格有50×3.5、26×2.4、14×2.4用戶可自行備件。

　　8、用戶訂貨時應根據自己管路的安裝形式是水平管道，還是垂直管道進行正確的選擇。
